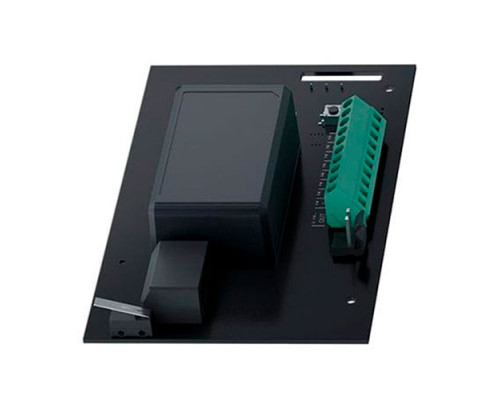

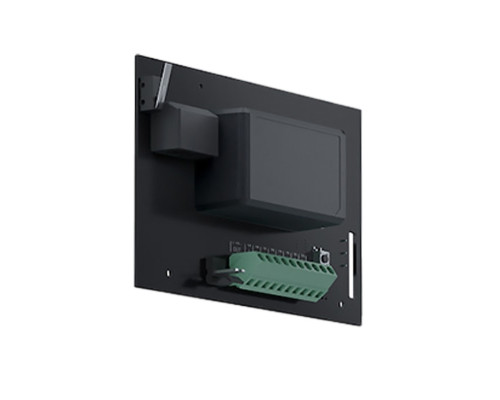

Ajax vhfBridge (без корпуса)

Ajax vhfBridge — модуль для приєднання системи безпеки Ajax до сторонніх ДВЧ-передавачів

Ajax vhfBridge — це модуль системи безпеки, який відповідає за підтримку зв'язку контрольної панелі системи безпеки Ajax із пультом моніторингу через ДВЧ-передавачі сторонніх виробників. Пристрій оснащений 8 транзисторними виходами. VhfBridge сумісний з розумними централями сигналізації Ajax — Hub 2, Hub Plus, Hub 2 Plus та з ретрансляторами Ajax. Транспондер vhfBridge для сигналізації є проміжною ланкою у прийманні та передаванні інформації між централлю сигналізації й ДВЧ-передавачами, що надають системі Ajax додатковий канал зв'язку з центральним пультом моніторингу охоронної компанії. Для підключення варто звернути увагу на наступні ДВЧ-передавачі: TR-41 від Puper, Hawk VHF Alarm Transmitter від FSK Electronics та TX750C від RDC. Модуль Ajax vhfBridge також сумісний зі сторонніми передавачами ДВЧ з релейними входами.

Основне призначення Ajax vhfBridge, модуля для додавання сторонніх ДВЧ-передавачів до системи безпеки Ajax

Транспондер Ajax vhfBridge приєднує hub системи безпеки Ajax до пульта моніторингу через сторонній ДВЧ-передавач і забезпечує сигналізацію додатковим каналом зв'язку з охоронною компанією. Модуль Ajax vhfBridg може бути обраний як основним каналом, так і резервним, одночасно з передачею сигналів тривоги через Contact ID, SIA та інші пропрієтарні протоколи. Завдяки такому принципу роботи пристрої системи безпеки Ajax можна встановлювати та підключати на пульт охорони навіть на об’єктах із нестабільним інтернетом або взагалі відсутнім. З транспондером Ajax vhfBridge сигнал тривоги може передаватися на десятки кілометрів в горах, полях, в пустельній місцевості, великих заповідних зонах тощо.

Особливості модуля vhfBridge

• Модуль vhfBridge підтримує два типи передавання сигналів: бістабільний та імпульсний (залежить від типу зони і налаштувань).
• Пристрій захищений від демонтажу або пошкодження корпусу тампером. При сторонньому втручанні користувач системи безпеки отримає відповідне повідомлення.

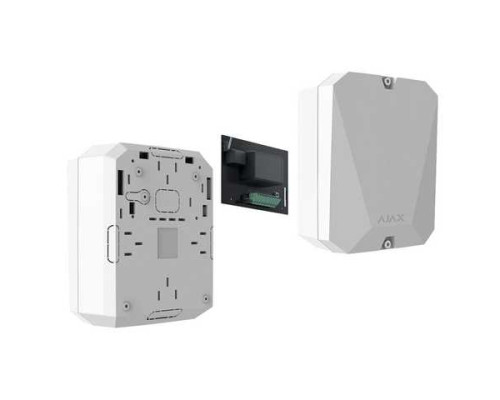

• Електроживлення модуль vhfBridge отримує від мережі AC 100-240 В, 50/60 Гц. Доступне встановлення резервного джерела живлення 7 Аг або АКБ 4 (не входить в комплект), яке здатне забезпечити автономну роботу до 75 годин (з акумулятором 7 Аг) передавача і транспондера. Корпус пристрою виконаний у мінімалістичному стилі з білого або чорного пластику. У корпусі модуля є місце для встановлення акумулятора розміром до 150 × 64 × 94 мм.
• Сигнал трансляції захищений від підробки даних та зашифрований. Роботоздатність всіх приладів контролюється пінгами кожні 12-300 секунд і у разі виходу зі строю або у випадку необхідності заміни батарей — користувач отримає повідомлення про проблему.
• Взаємодія модуля сигналізації vhfBridge з централлю Ajax відбувається по двосторонньому захищеному протоколу Jeweller на робочій частоті 868-868.6 МГц. Дальність зв'язку з hub сягає 1800 м при умові відсутності перешкод.

Радіотехнологія Jeweller забезпечує миттєве відправлення повідомлень про тривогу і їх доставлення за 0.15с. Інформація захищена від глушіння, перешкод, підміни зловмисниками й перехоплення.

• Контрольна панель охоронної сигналізації Ajax приймає дані від пристрою в зашифрованому вигляді, а в разі виявлення глушіння сигналу переводить роботу всієї системи безпеки на інші частоти. Завдяки двосторонньому зв’язку, hub постійно перевіряє рівень працездатності пристроїв системи пінгами кожні 12-300 секунд (частота перевірки налаштовується користувачем у додатку Ajax).
• У випадку тривоги на території під охороною сигнал надходить менше, ніж за 0.15 секунди.
